1、信號壓力的引入
變送器的輸入信號壓力一般有三種方法引入：通過直通終端接頭，通過腰形法蘭及通過閥組。
1.1通過直通終端接頭
直通終端接頭如圖５。接頭體上有外螺紋，它擰到變送器的導壓口。螺紋有各種規格，以適應不同型號的變送器的需要。接管和引壓導管相焊，它也有多種規 格，以配不同直徑和壁厚的引壓導管。拆卸時，只要把外套螺母擰下，就可以使變送器和導壓管分開。
1.2通過腰形法蘭
腰形法蘭是一個小法蘭，形如腰子，有時也叫橢圓法蘭。它用兩螺釘固定在變送器的導壓口上，法蘭的一端和變送器相通，另一端有內螺紋接口，直通終端接頭或引壓導管即擰在此接口上。
1.3通過閥組相連

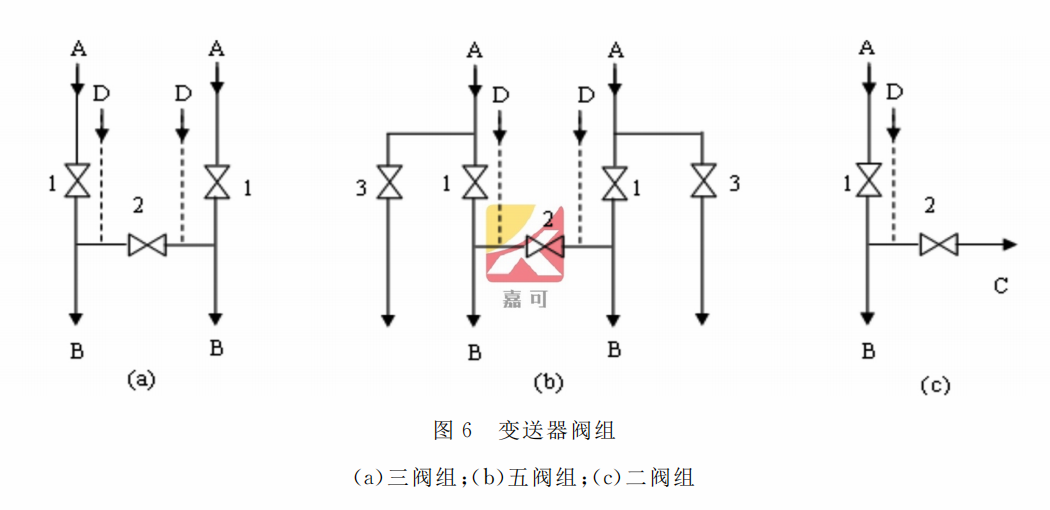

變送器閥組有三閥組、二閥組、五閥組等三種。變送器輸入壓力的引入采用了三閥組。差壓變送器和導壓管的連接也可以通過三閥組。一體化三閥組由兩個引壓閥１和一個平衡閥２組成。一體化三閥組比單獨的三個閥結構緊湊，安裝方便。五閥組是在三閥組的基礎上又增加了兩個排污閥３（放空）。正常工作時，將兩組排污閥和平衡閥關閉；儀表對零位時，則將高低壓閥切斷，打開平衡閥即可。兩閥組一般用于壓力變送器，通過它將過程壓力和變送器的導壓口相連接，其工作原理示于圖6（ｃ）。其中Ａ接工藝導管，Ｂ接壓力變送器導壓口，Ｃ用于排污或吹掃，Ｄ為校驗口。兩閥組有時也可和差壓變送器配套使用。
2、常用輔助容器
常用的輔助容器有冷凝器、隔離器、集氣器和沉降器。被測流體是蒸氣時，在引壓管內以凝結水的形態傳給變送器，為了使兩引壓管內的液位高度不變，常在靠近節流裝置的導壓管上安裝冷凝器。另外，為了防止液體中析出的沉淀堵塞導管，又在導管最低處安裝沉降器及排污閥以便定期排出污物。集氣器和沉降器是一個空罐，體積盡可以設計得大一些，以便放氣排污的周期加長。
