溫度、壓力和流量儀表的選型
發布時間：2024-07-22 09:18:16
空氣流量實現準確測量必須要進行溫壓補償,需要選擇合適的溫度、壓力和流量儀表。

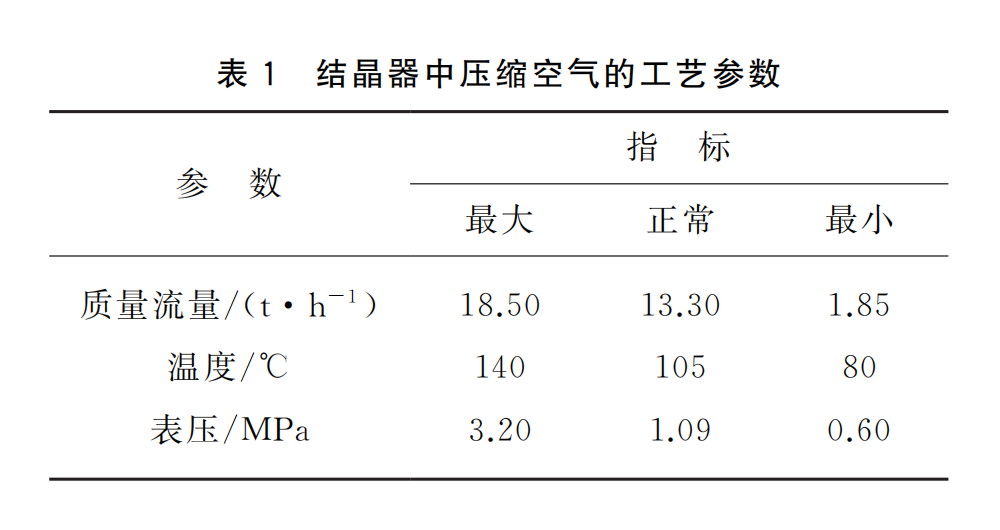

在實際操作工況下,以CTA一級結晶器中密度為1050kg/m3,黏度為5×10-4 Pa·s的壓縮空氣為例,工藝參數見表1所列。
根據表1可知,溫度的測量范圍為80~140℃,所以選用適合低溫測量、靈敏度高的熱電阻Pt100作為測溫元件。為了便于查看儀表示值及日常維護,變送器選用分體式安裝。
一般壓力儀表正常測量值應處于測量范圍的30%~70%,最大不超過90%。表1中,壓縮空氣表壓最大為3.20MPa,想要同時滿足最大和正常的操作壓力無法實現,經過核算,最大操作壓力只是一個理論值,這種情況下,選擇儀表量程時按正常壓力選擇,最終選擇壓力表(表壓)量程范圍為0~1.6MPa。變送器也采用分體式安裝,并配有就地顯示屏,便于現場查看示數。
該裝置前期測量儀表采用孔板流量計,由于空氣的體積和密度受溫度和壓力的影響比較大,導致測量偏差比較大,另外孔板流量計測量精度也相對較低,因此更換具有信號穩定、準確度高、故障率低、維護方便的渦街流量計。根據表1數據計算和選型規定,流量儀表量程選擇0~20t/h即可滿足測量要求。
