嘉可儀表雷達液位計一般是由發射器和天線組成，基本測量過程包括電磁波信號的發射、反射、接收三個階段。液位計會根據接收信號自動計算出石油儲罐液位值，電磁波到液面的距離與其發射到接收電磁波信號的過程時間成正比，計算如式（１）所示：D=Ct/2（１）。
式中：Ｄ—雷達液位計測量點到液面的距離，ｍ；Ｃ—光速，m/s；ｔ—電磁波運行時間，s。
對于儲罐內液位的確定，采用式（２）計算：L=h-D（２）。
式中：Ｌ—罐內介質的實際液位，ｍ；ｈ—儲罐的空高，即雷達波發射點（測量的參考點）到最低液位的距離，ｍ。

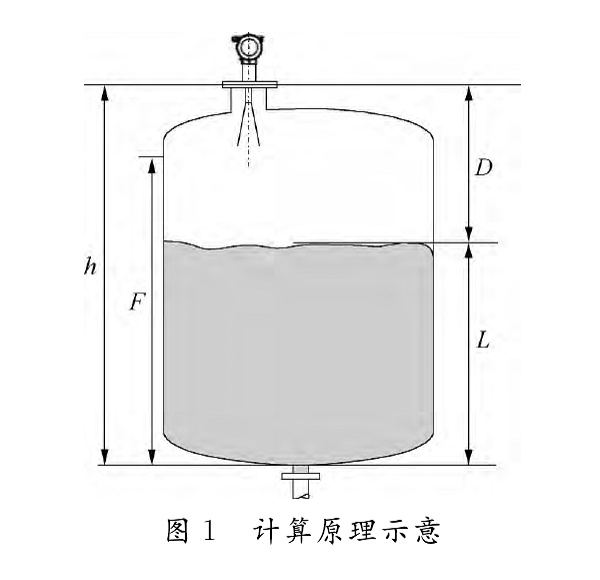

雷達液位計算的原理如圖１所示，其中Ｆ為測量量程最大值。
雷達液位計基于雷達測量技術，可以實現非接觸測量，耐磨損并且耐老化，不會 受到壓力、溫度等因素的影響。采用先進的兩線制技術及數字型輸出，測量精度高（±１ｍｍ），可靠性強。不同型號的液位計所采用的接收器與天線都存在著一定的差異。
嘉可儀表儲罐液位測量系統主要包括：雷達液位計、信號傳輸線纜、分散控制系統（DCS）、SIS和I/O卡件等。液位計測量值通過RS-485/232通信接口分別連接至中心控制室DCS和SIS中，參與邏輯運算。儲罐液位的變化情況可在DCS中實時察看；儲罐的進、出液閥門控制，輸油泵啟停等操作，可在 SIS中實現。
